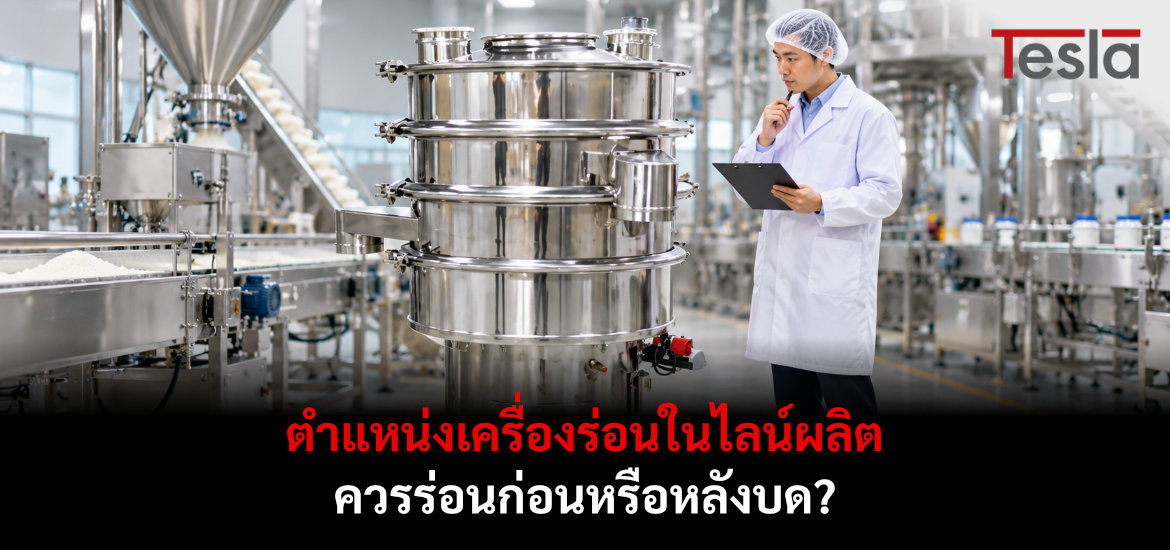

ตำแหน่งเครื่องร่อนในไลน์ผลิต ควรร่อนก่อนหรือหลังบด?

การเลือก ตำแหน่งเครื่องร่อนในไลน์ผลิต ไม่ควรตัดสินจากเพียงว่า “เครื่องร่อนควรอยู่หน้าเครื่องบดหรือหลังเครื่องบด” เพราะสองตำแหน่งมีหน้าที่ต่างกัน การวางผิดจุดอาจทำให้เครื่องบดรับวัตถุดิบที่ไม่จำเป็นต้องบด เกิดโหลดหมุนเวียนจาก Oversize มากเกินไป หรือควบคุมขนาดผงหลังบดไม่ได้ตามเป้าหมาย

สำหรับ Process Engineer และ Production Manager คำถามที่ควรถามก่อนจึงไม่ใช่แค่ “วางตรงไหน” แต่คือ ต้องการให้เครื่องร่อนทำหน้าที่อะไรในกระบวนการ

คำตอบแบบสั้น: หากต้องการคัดก้อน วัตถุขนาดผิดปกติ หรือแยกผงละเอียดออกก่อนเข้าเครื่องบด ให้พิจารณาร่อนก่อนบด (Pre-screen) แต่ถ้าต้องการควบคุม Particle Size ของผลิตภัณฑ์หลังบด ควรร่อนหลังบด ส่วนไลน์ที่วัตถุดิบแปรปรวนและต้องควบคุมขนาดปลายทางอย่างจริงจัง อาจจำเป็นต้องร่อนทั้งสองตำแหน่ง

ตำแหน่งเครื่องร่อนในไลน์ผลิต ควรอยู่ก่อนหรือหลังเครื่องบด?

หลักง่ายที่สุดคือแยกหน้าที่ออกเป็น 2 กลุ่ม

ร่อนก่อนบด = Process Protection / Feed Preparation
เน้นเตรียม Feed ให้เหมาะกับเครื่องบด เช่น คัดวัตถุหรือก้อนขนาดผิดปกติ และในบาง Process สามารถแยก Fine Particle ที่ไม่จำเป็นต้องบดออกก่อน

ร่อนหลังบด = Product Control
เน้นตรวจสอบและควบคุมขนาดอนุภาคของผงหลังผ่านเครื่องบด โดยแยก Oversize ออกจากผลิตภัณฑ์ที่ผ่านเกณฑ์

งานวิจัยด้าน food powder แสดงให้เห็นว่ากระบวนการบดและระดับการลดขนาดอนุภาคส่งผลต่อคุณสมบัติของผง ขณะที่การแยกด้วยตะแกรงสามารถแบ่งผลิตภัณฑ์ออกตามช่วง Particle Size ได้ ดังนั้นตำแหน่งของการร่อนจึงควรสัมพันธ์กับสิ่งที่โรงงานต้องการควบคุมจริง

ตำแหน่งเครื่องร่อนในไลน์ผลิต ก่อนบด ใช้ Pre-screen เมื่อไร?

การร่อนก่อนบดหรือ Pre-screening เหมาะเมื่อเป้าหมายหลักคือเตรียมวัตถุดิบก่อนเข้าสู่เครื่องบด

ตัวอย่างเช่น วัตถุดิบอาจมีก้อนขนาดใหญ่ผิดปกติ เศษวัตถุที่มีขนาดต่างจากวัตถุดิบ หรือมีทั้งผงละเอียดและชิ้นหยาบปะปนกัน หากส่งทั้งหมดเข้าเครื่องบด เครื่องจะต้องรับโหลดแม้กระทั่งส่วนที่อาจไม่จำเป็นต้องบด

ในบาง Process สามารถใช้เครื่องร่อนแยก Fine Fraction ให้ bypass เครื่องบด และส่งเฉพาะ Oversize ไปลดขนาด แนวทางนี้อาจช่วยลดภาระเครื่องบดและลดการบดซ้ำของอนุภาคที่มีขนาดเหมาะสมอยู่แล้ว

อย่างไรก็ตาม เครื่องร่อนไม่ควรถูกมองว่าเป็นอุปกรณ์ตรวจจับสิ่งแปลกปลอมทุกประเภท เพราะประสิทธิภาพขึ้นอยู่กับ ขนาด รูปร่าง และความสัมพันธ์ระหว่างสิ่งปนเปื้อนกับช่องตะแกรง จึงอาจต้องใช้ระบบอื่นร่วมด้วยตาม Hazard Analysis ของไลน์

ตำแหน่งเครื่องร่อนในไลน์ผลิต หลังบด ควบคุม Particle Size อย่างไร?

หากเป้าหมายคือให้ผงหลังบดมีขนาดอยู่ในช่วงที่กำหนด การร่อนหลังเครื่องบดมีความสำคัญมากกว่า Pre-screen

Process โดยทั่วไปจะเป็น

Grinding → Sifting → Accept Product / Oversize

ผงที่ผ่านช่องตะแกรงจะเข้าสู่ขั้นตอนถัดไป เช่น Mixing หรือ Packing ส่วนอนุภาคที่ใหญ่กว่ากำหนดจะถูกแยกออก

งานวิจัยในวัตถุดิบอาหารพบว่าการแยก Fraction ด้วยตะแกรงหลังการบดทำให้ได้กลุ่มวัตถุดิบที่มีช่วง Particle Size แตกต่างกัน และความแตกต่างดังกล่าวสามารถส่งผลต่อคุณสมบัติการแปรรูปของผงได้

ดังนั้น หาก Particle Size เป็น Critical Quality Attribute ของผลิตภัณฑ์ การมีเพียงเครื่องบดโดยไม่มีขั้นตอนตรวจหรือแยกขนาดหลังบดอาจไม่เพียงพอ

Oversize หลังร่อนควร Rework หรือบดซ้ำเมื่อไร?

Oversize ไม่จำเป็นต้องทิ้งเสมอไป ในหลาย Process สามารถส่งกลับเข้าเครื่องบดอีกครั้งเป็น Recycle Loop

ตัวอย่าง Flow:

Grinder → Sifter → Product | Oversize → Grinder

แต่ต้องระวังว่าโหลดจริงของเครื่องบดไม่ได้มาจาก Fresh Feed เพียงอย่างเดียว

โหลดเครื่องบด ≈ Feed ใหม่ + Oversize ที่หมุนกลับ

หาก Oversize สูงต่อเนื่อง ระบบ Recycle อาจทำให้ Grinder หรือ Sifter กลายเป็น Bottleneck แม้กำลังการผลิตตามสเปกของแต่ละเครื่องดูเพียงพอเมื่อพิจารณาแยกกัน

ก่อนเลือก Rework ควรประเมินด้วยว่า การบดซ้ำมีผลต่ออุณหภูมิ คุณสมบัติวัตถุดิบ หรือคุณภาพผลิตภัณฑ์หรือไม่ โดยเฉพาะวัตถุดิบที่ไวต่อความร้อน งานวิจัยด้าน superfine grinding ระบุว่าผลของการบดขึ้นอยู่กับชนิดวัตถุดิบและเงื่อนไข Process และการบดที่มากเกินไปอาจมี Trade-off ด้านพลังงาน การเกาะกลุ่ม และคุณภาพบางด้าน

เมื่อไรควรวางเครื่องร่อนทั้งก่อนและหลังบด?

ระบบ Pre-screen → Grinding → Final Sifting เหมาะเมื่อไลน์มีทั้งความเสี่ยงด้าน Feed และข้อกำหนด Particle Size ของผลิตภัณฑ์ปลายทาง

ตัวอย่างเช่น:

• Raw Material มีขนาดแปรปรวนมาก
• ต้องการแยก Fine Fraction ก่อนบด
• ต้องการลดวัตถุขนาดผิดปกติที่เข้าสู่ Grinder
• หลังบดต้องมี Particle Size อยู่ในช่วงที่กำหนด
• มีระบบ Oversize Rework
• ผลิตภัณฑ์ปลายทางต้องการความสม่ำเสมอสูง

ข้อเสียคือมีอุปกรณ์ จุด Transfer และพื้นที่ที่ต้องทำความสะอาดเพิ่มขึ้น ดังนั้นไม่ควรเพิ่มเครื่องร่อนจุดที่สองเพียงเพราะต้องการ “เผื่อไว้”

ตำแหน่งเครื่องร่อนมีผลต่อ Capacity และ Bottleneck อย่างไร?

ความสามารถของไลน์ไม่ได้ขึ้นอยู่กับ Capacity ของเครื่องร่อนหรือเครื่องบดเพียงเครื่องเดียว แต่ขึ้นอยู่กับ ทั้งระบบ

ตัวอย่างเช่น เครื่องบดอาจรองรับ Feed ได้สูง แต่ถ้าเครื่องร่อนหลังบดระบายผงผ่านตะแกรงไม่ทัน ผลิตภัณฑ์จะสะสมและ Sifter จะกลายเป็น Bottleneck

ในทางกลับกัน หาก Pre-screen สามารถแยก Fine Material ที่ไม่จำเป็นต้องบดออกได้อย่างเหมาะสม โหลดของ Grinder อาจลดลง

ดังนั้นก่อนกำหนดตำแหน่งและขนาดเครื่อง ควรประเมินอย่างน้อย:

• Particle Size Distribution ของ Feed
• เปอร์เซ็นต์ Oversize/Fines
• Bulk Density
• Moisture และ Flowability
• Required Capacity
• Mesh หรือ Aperture ที่ต้องใช้
• ปริมาณ Recycle ที่คาดว่าจะเกิด
• Capacity ของเครื่องก่อนหน้าและเครื่องถัดไป

ค่าจริงควรยืนยันด้วยการทดลองวัตถุดิบภายใต้เงื่อนไขการผลิตที่ใกล้เคียงกับหน้างาน

Dust, Contamination และ Cleaning ต้องคิดพร้อมตำแหน่งเครื่องร่อน

การเพิ่มเครื่องร่อนหมายถึงการเพิ่ม Connection และ Material Transfer Point ซึ่งต้องพิจารณาเรื่องการปิดระบบ การดูดฝุ่น การถอดทำความสะอาด และการป้องกันการปนเปื้อนร่วมด้วย

GMP 420 ของสำนักงานคณะกรรมการอาหารและยาไทยครอบคลุมทั้งเรื่องเครื่องมือ เครื่องจักร การทำความสะอาด การบำรุงรักษา และการควบคุมกระบวนการผลิต จึงควรมอง Layout ของเครื่องร่อนในฐานะส่วนหนึ่งของ Hygienic Process Design ไม่ใช่พิจารณาเฉพาะการร่อนเท่านั้น

นอกจากนี้ หากเป็นผงประเภทแป้ง น้ำตาล แป้งสตาร์ช เครื่องเทศ หรือวัตถุดิบที่สามารถเกิด Combustible Dust ได้ ต้องประเมินระบบจัดการฝุ่นและความเสี่ยงเฉพาะของโรงงานอย่างเหมาะสม OSHA ระบุว่าวัตถุดิบอาหารหลายชนิดสามารถเกิดอันตรายจากฝุ่นที่ติดไฟได้เมื่ออยู่ในรูปอนุภาคละเอียดและเกิดเงื่อนไขที่เหมาะสม

ตารางเปรียบเทียบ ตำแหน่งเครื่องร่อนในไลน์ผลิต

ปัจจัย	ก่อนบด	หลังบด	ก่อนและหลังบด
เป้าหมายหลัก	เตรียม Feed / ปกป้อง Process	ควบคุม Product Size	ควบคุมทั้ง Feed และ Product
แยก Fine ก่อนบด	ทำได้	ไม่ได้	ทำได้
ตรวจ Oversize หลังบด	ไม่ได้	ทำได้	ทำได้
ลดโหลด Grinder	มีโอกาส หากแยก Fine bypass	ไม่ใช่หน้าที่หลัก	มีโอกาส
ควบคุม Particle Size ปลายทาง	จำกัด	เหมาะ	เหมาะ
จำนวนอุปกรณ์	ต่ำ	ต่ำ	สูงกว่า
Cleaning/Transfer Point	น้อยกว่า	น้อยกว่า	มากกว่า
เหมาะกับ	Feed มีปัญหาก่อนบด	ต้องการ Final Size Control	Process ซับซ้อนหรือ Feed แปรปรวน

ตัวอย่าง Process Flow ตามลักษณะวัตถุดิบ

1. วัตถุดิบมี Fine อยู่มากและมี Oversize บางส่วน

Raw Material → Pre-screen → Fine Bypass + Oversize → Grinder → Mixing

เหมาะเมื่ออนุภาคละเอียดไม่จำเป็นต้องผ่าน Grinder อีกครั้ง

2. วัตถุดิบต้องบดทั้งหมด แต่ Final Size สำคัญ

2. วัตถุดิบต้องบดทั้งหมด แต่ Final Size สำคัญ

Raw Material → Grinder → Sifter → Product (Oversize → Rework)

เหมาะเมื่อวัตถุประสงค์หลักคือควบคุม Particle Size หลังบด

3. Feed แปรปรวนและ Final Product ต้องควบคุมขนาด

Raw Material → Pre-screen → Grinder → Final Sifter → Process ถัดไป

เหมาะกับไลน์ที่ต้องควบคุมทั้งความสม่ำเสมอของ Feed และคุณภาพหลัง Grinding

เลือกตำแหน่งเครื่องร่อนจากเป้าหมาย Process

1. ต้องการควบคุมขนาดผลิตภัณฑ์หลังบดหรือไม่?
→ ใช่: ควรมีเครื่องร่อนหลังบด

2. Feed มี Fine ที่ไม่จำเป็นต้องบดจำนวนมากหรือไม่?
→ ใช่: พิจารณา Pre-screen และ Fine Bypass

3. ต้องการคัดก้อนหรือวัตถุขนาดผิดปกติก่อน Grinder หรือไม่?
→ ใช่: พิจารณา Pre-screen

4. มีทั้งปัญหา Feed และต้องควบคุม Final Particle Size หรือไม่?
→ ใช่: พิจารณาเครื่องร่อนทั้งก่อนและหลังบด

5. Oversize หลังบดจะ Recycle หรือไม่?
→ หากใช่ ต้องรวม Recycle Load ในการคำนวณ Capacity ของ Grinder, Conveyor และ Sifter ด้วย

ก่อนออกแบบตำแหน่งเครื่องร่อนควรตรวจสอบอะไรบ้าง?

อย่าเริ่มจากการเลือก Mesh หรือขนาดเครื่องเพียงอย่างเดียว ควรเตรียมข้อมูลวัตถุดิบและ Process อย่างน้อยดังนี้

• ขนาดอนุภาค Feed และขนาดเป้าหมาย
• สัดส่วน Fine และ Oversize
• Bulk Density
• Moisture และ Flowability
• กำลังการผลิตที่ต้องการ
• ลักษณะก้อนหรือ Agglomeration
• เครื่องก่อนหน้าและเครื่องถัดไป
• วิธีจัดการ Oversize
• Requirement ด้าน Cleaning และ Allergen
• พื้นที่ติดตั้งและรูปแบบ Material Transfer

การทดลองด้วยวัตถุดิบจริงจะช่วยเห็นทั้งอัตราการผ่านตะแกรง ปริมาณ Oversize การอุดตันของ Screen และ Capacity ที่เกิดขึ้นจริง ซึ่งข้อมูลเหล่านี้มักมีประโยชน์กว่าการเลือกจากค่ากำลังการผลิตบน Specification เพียงอย่างเดียว
